Water Plumbing

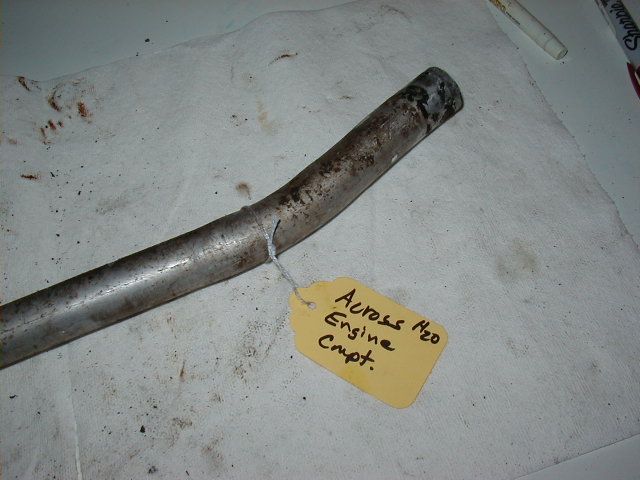

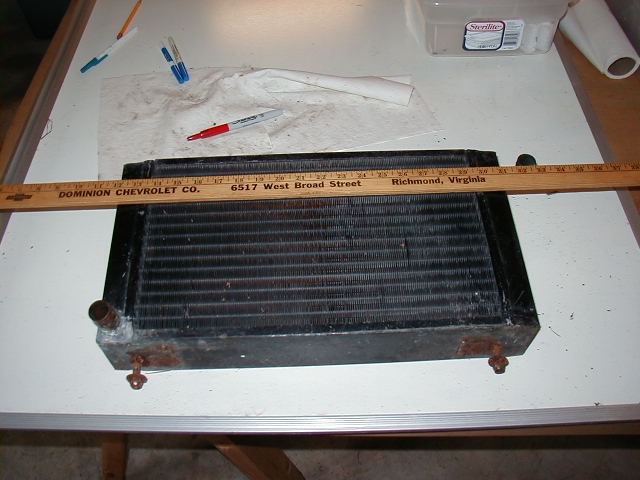

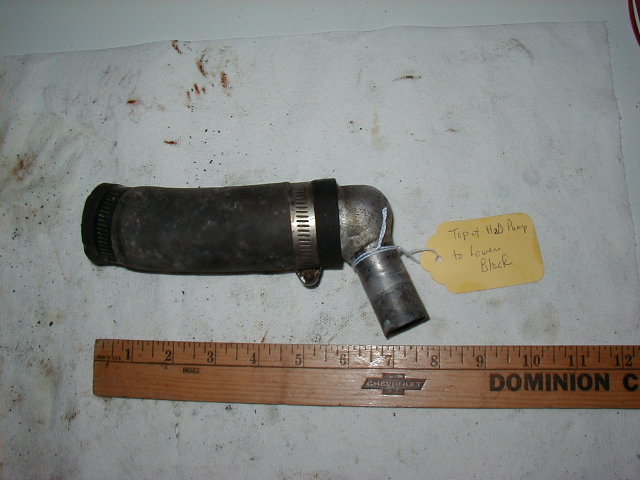

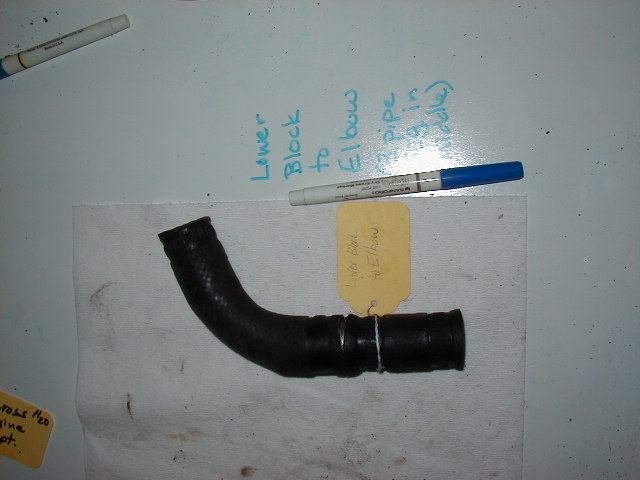

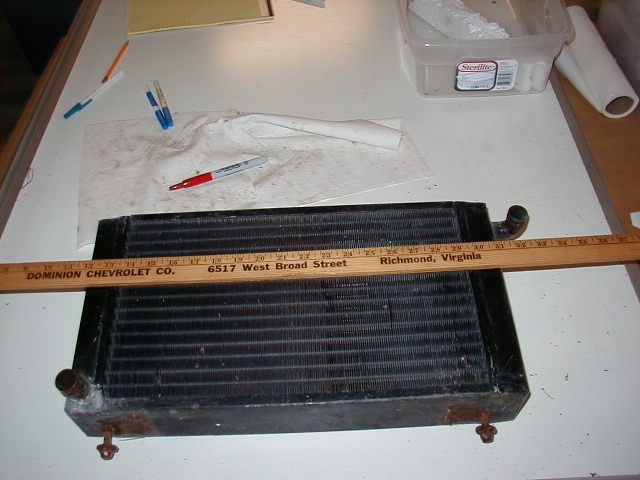

Piping    Water pump   Radiator

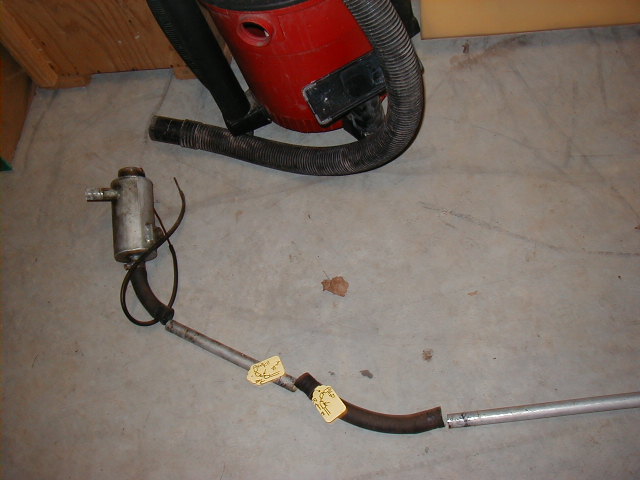

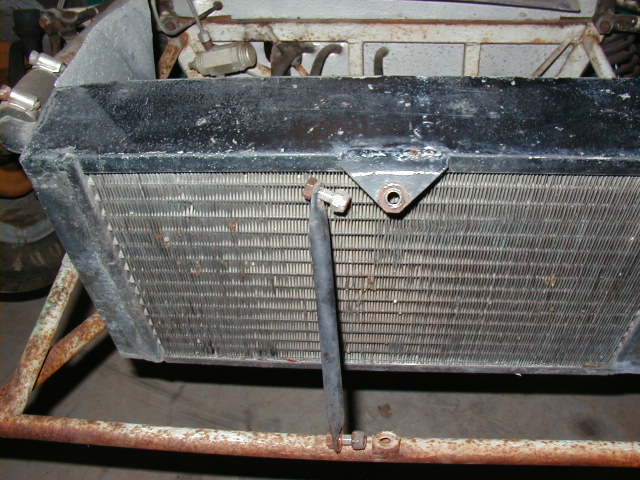

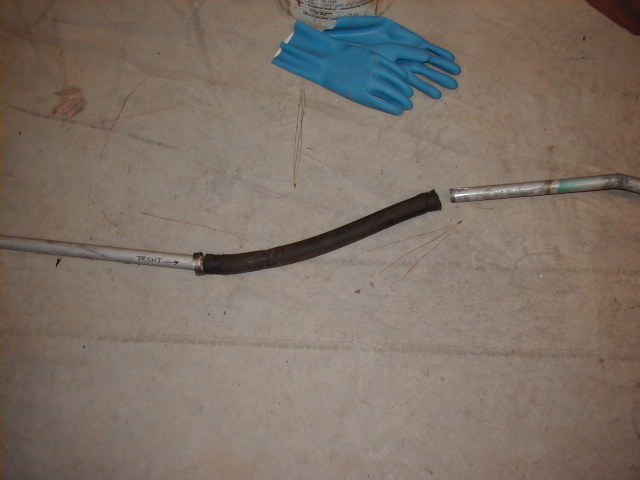

One piece of the piping says which pipe of the radiator is the "goes into" and which is the "comes outof".

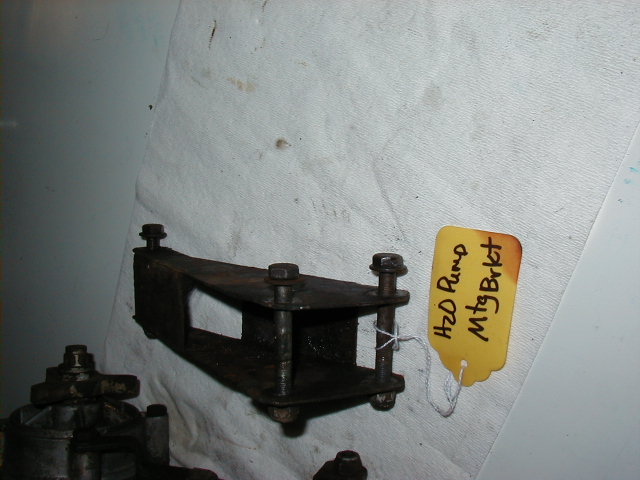

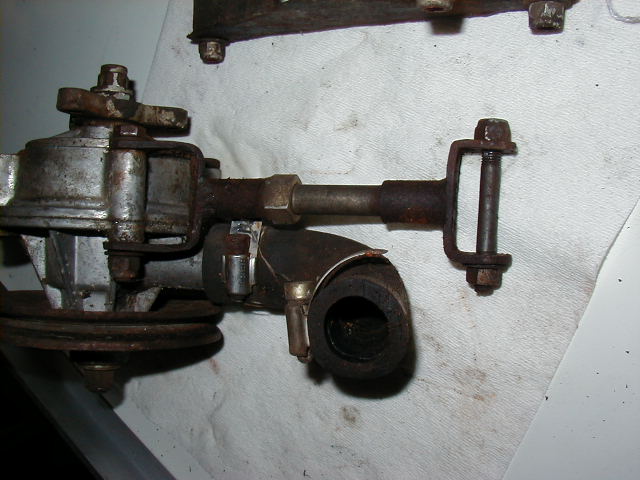

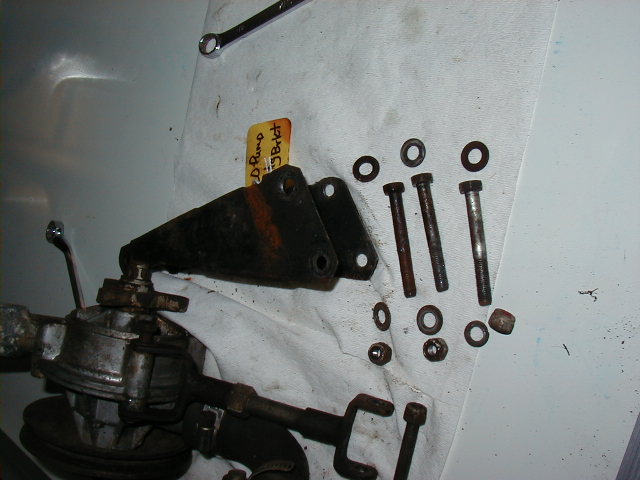

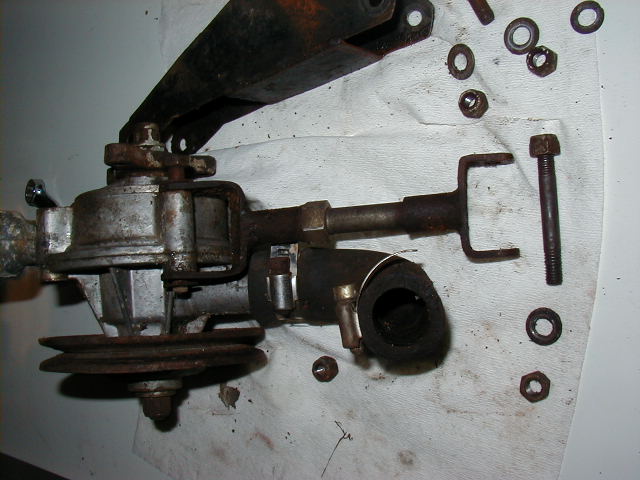

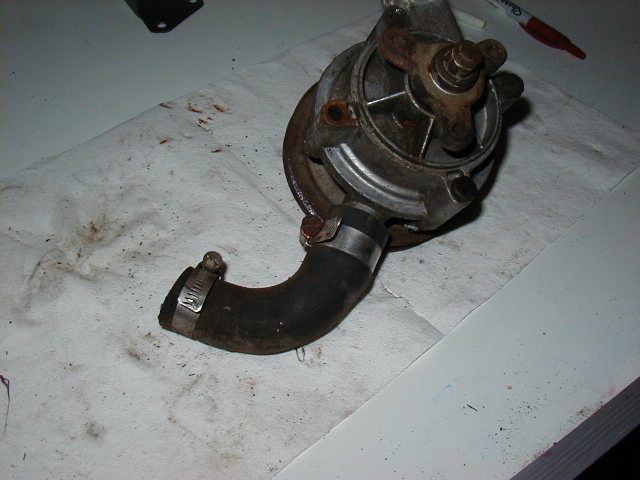

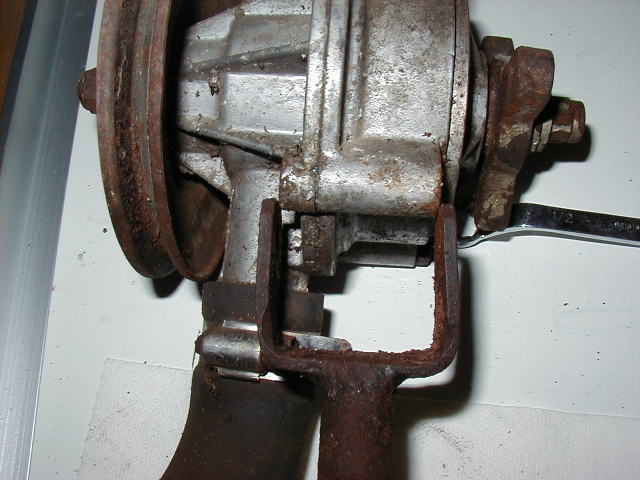

Water pump

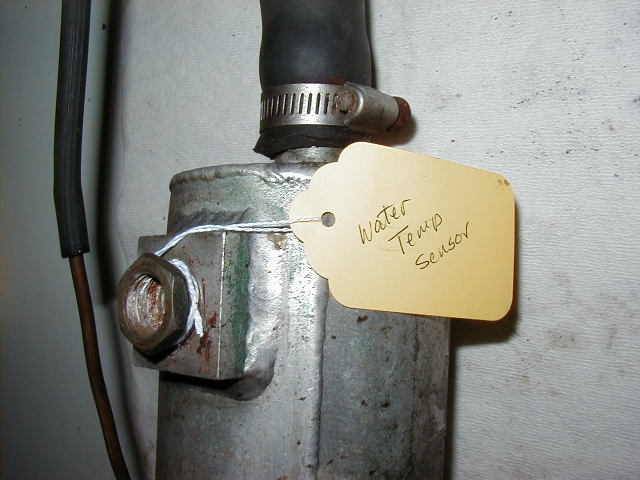

10-17_EngRgtSide.JPG (755053 bytes) left:  Water Temp sensor in place.  Also good view of the hoses where they change diameter.
